上海吉邁閥門制造有限公司主要生產≦J40HX-16G 型柱塞截止閥≧也是國內截止閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品用途】
J40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
【產品特點】
1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏
2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命
3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種
【執行標準】
設計標準： GB12233-89、12235-89
結構長度：GB12221-89
法蘭連接：GB79-59、GB113.1～9113.26
傳動方式：手動
試驗與檢驗：ZBJ160006、GB4981
【性能規范】
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體試驗壓力（MPa）
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
|
高壓密封試驗壓力（MPa）
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
|
低壓氣密封試驗壓力（MPa）
|
0.5～0.7
|
|
適用介質
|
水、蒸汽、油品（C）
|
硝酸類（P）、醋酸類（R）
|
|
適用溫度（℃）
|
≤425
|
≤200
|
主要外形和連接尺寸
|
型號
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
D0
|
|
UJ41H/Y/W-16C/P/R
|
15
|
130
|
95
|
65
|
45
|
14
|
4-14
|
80
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4-14
|
100
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-14
|
120
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-18
|
140
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-18
|
160
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4-18
|
180
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
220
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
240
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
280
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
320
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8-23
|
350
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12-23
|
450
|
|
250
|
650
|
405
|
355
|
320
|
30
|
12-25
|
500
|
|
300
|
750
|
460
|
410
|
375
|
30
|
12-25
|
560
|
|
350
|
850
|
520
|
470
|
435
|
34
|
16-25
|
640
|
|
400
|
950
|
580
|
525
|
485
|
36
|
16-30
|
720
|
|
UJ41H/Y/W-25C/P/R
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
80
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
100
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
120
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
140
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
160
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
180
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
220
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
240
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
280
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
320
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
350
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12-25
|
450
|
|
250
|
650
|
425
|
370
|
332
|
36
|
12-30
|
500
|
|
300
|
750
|
485
|
430
|
390
|
40
|
16-30
|
560
|
|
350
|
850
|
550
|
490
|
448
|
44
|
16-34
|
640
|
|
400
|
950
|
610
|
550
|
505
|
48
|
16-34
|
720
|
|
UJ41H/Y/W-40C/P/R
|
15
|
130
|
95
|
65
|
45
|
16
|
4-14
|
80
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4-14
|
100
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4-14
|
120
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
140
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-18
|
160
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4-18
|
180
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8-18
|
220
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8-18
|
240
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8-23
|
280
|
|
125
|
400
|
270
|
220
|
188
|
28
|
8-25
|
320
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8-25
|
350
|
|
200
|
600
|
375
|
320
|
282
|
38
|
12-30
|
450
|
|
250
|
650
|
445
|
385
|
345
|
42
|
12-34
|
500
|
|
300
|
750
|
510
|
450
|
408
|
46
|
16-34
|
560
|
|
350
|
850
|
570
|
510
|
465
|
52
|
16-34
|
640
|
|
400
|
950
|
655
|
585
|
535
|
58
|
16-41
|
720
|

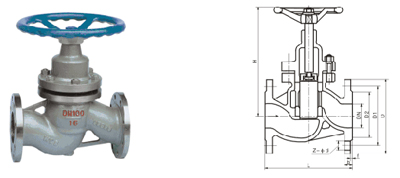

【結構圖片】
聲明：本文中所有文字、數據、圖片均只適用于參考，J40HX-16G 型柱塞截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
產品參數：J40HX-16G 型柱塞截止閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們吉邁閥門專家為您審核把關。
