上海吉邁閥門制造有限公司主要生產≦WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥≧也是國內截止閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品用途】
WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥適用于工作壓力 1.6~4.0MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。
【產品特點】
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型
【執行標準】
結構形式：BB-BG-0S&Y
設計標準：GB12235
結構長度：GB12221
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：JB/T9092、GB/T13927
【性能參數】
|
型號
|
WJ41H-16C
|
WJ41H-25C
|
WJ41W-16P
|
WJ41W-25P
|
|
工作壓力（MPa）
|
1.6
|
2.5
|
1.6
|
2.5
|
|
適用溫度（℃）
|
≤425
|
≤150（保溫夾套）
|
|
適用介質
|
無腐蝕性介質
|
腐蝕性介質
|
|
材料
|
閥體、閥蓋、閘板
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
鉻鎳鈦不銹鋼
|
|
密封面
|
鉻不銹鋼或碳鋼堆焊硬質合金
|
鉻鎳鈦不銹鋼
|
|
填料
|
柔性石墨或夾不銹鋼絲柔性石墨
|
柔性石墨或夾不銹鋼絲柔性石墨
|
|
波紋管
|
奧氏體不銹鋼
|
奧氏體不銹鋼
|
主要外形和連接尺寸
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
L1
|
L2
|
H
|
D0
|
|
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P WJ61W-40P
|
|
15
|
110
|
34
|
22.5
|
10
|
18
|
214
|
22.5
|
|
20
|
130
|
40
|
28.5
|
11
|
18
|
242
|
28.5
|
|
25
|
140
|
48
|
34.5
|
12
|
20
|
245
|
34.5
|
|
32
|
160
|
56
|
43
|
14
|
22
|
296
|
43
|
|
40
|
180
|
64
|
49
|
15
|
25
|
337
|
49
|
|
50
|
230
|
85
|
61
|
18
|
28
|
342
|
61
|
|
公稱通徑
|
主要外形尺寸和連接尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
H
|
D0
|
|
WJ41H-16C WJ41W-16P
|
|
15
|
130
|
95
|
65
|
47
|
14
|
2
|
4-13.5
|
202
|
120
|
|
20
|
150
|
105
|
75
|
58
|
14
|
2
|
4-13.5
|
231
|
140
|
|
25
|
160
|
115
|
85
|
68
|
14
|
2
|
4-13.5
|
231
|
140
|
|
32
|
180
|
140
|
100
|
78
|
16
|
2
|
4-17.5
|
286
|
160
|
|
40
|
200
|
150
|
110
|
88
|
16
|
3
|
4-17.5
|
317
|
200
|
|
50
|
230
|
165
|
125
|
102
|
16
|
3
|
4-17.5
|
317
|
200
|
|
65
|
290
|
185
|
145
|
122
|
18
|
3
|
8-17.5
|
331
|
240
|
|
80
|
310
|
200
|
160
|
123
|
20
|
3
|
8-17.5
|
402
|
240
|
|
100
|
350
|
220
|
180
|
158
|
20
|
3
|
8-17.5
|
416
|
320
|
|
125
|
400
|
250
|
210
|
184
|
22
|
33
|
8-17.5
|
467
|
360
|
|
150
|
480
|
285
|
240
|
212
|
24
|
3
|
8-22
|
525
|
360
|
|
200
|
600
|
340
|
295
|
268
|
26
|
3
|
12-22
|
611
|
500
|

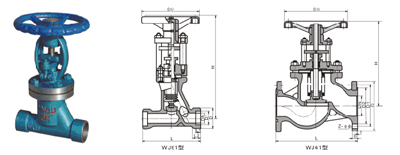

【結構圖片】
聲明：本文中所有文字、數據、圖片均只適用于參考，WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
產品參數：WJ41H、WJ41W 型 PN16~PN40 波紋管截止閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
