上海吉邁閥門制造有限公司主要生產≦ZSRD氣動調節型蝶閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
概述

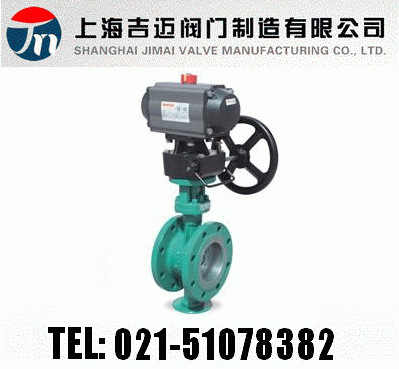

ZSRD氣動調節型蝶閥采用智能控制，可采用電動或者氣動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊，功能強、體積小、密封性好，性能可靠、配套簡單、流通能力大，等優點特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
標準規格
閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2〞~24〞
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
R
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
S:氣動活塞執行機構
J:氣動薄膜
|
R
角行程
|
D:標準型硬密封調節蝶閥
DF:軟密封調節蝶閥
|
PN16=16
CL150LB=150 LB
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN50= DN50
NPS2〞=NPS2〞
|
性能
|
流量特性
|
近似等百分比
|
|
可調范圍
|
50:1
|
|
額定CV值
|
全腔型CV 85~20500
|
|
行程
|
全開 90° 調節0-70°
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
|
|
基本誤差%
|
氣動 ±2
|
電動±2.0
|
|
回差%
|
氣動 ≤1.5
|
電動≤1.0
|
|
死區%
|
氣動 ≤0.6
|
電動≤1.0
|
注 ：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
選用參數表
|
公稱通徑DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
額定流量系數Cv
|
85
|
180
|
240
|
390
|
690
|
1000
|
1760
|
3390
|
4730
|
6700
|
8900
|
10500
|
14800
|
20500
|
|
PTFE填料，金屬密封允許壓差 單位MPa
|
|
雙作用氣動執行機構
|
|
|
1.45
|
0.54
|
0.79
|
0.42
|
0.34
|
0.1
|
0.27
|
0.17
|
0.12
|
0.19
|
0.11
|
0.04
|
|
單作用氣動執行機構
|
|
|
0.82
|
0.38
|
0.5
|
0.44
|
0.33
|
0.19
|
0.38
|
0.16
|
0.14
|
0.14
|
0.12
|
0.11
|
訂貨提供產品參數：ZSRD氣動調節型蝶閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
