上海吉邁閥門制造有限公司主要生產≦Z40X-10、Z40X-16 型彈性座封閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明

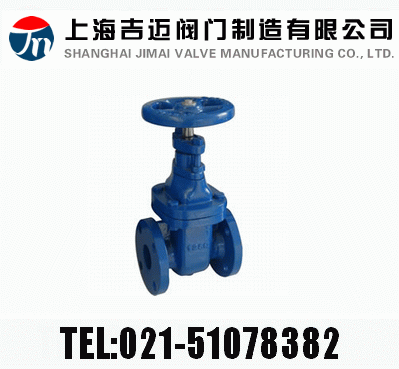

Z40X-10、Z40X-16 型彈性座封閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為丁腈橡膠銅合金，公稱壓力 PN10~PN16，閥體材料為球墨鑄鐵的彈性座封閘閥。
產品性能參數
Z40X-10、Z40X-16 型彈性座封閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z40X-10
|
10
|
1.0
|
≤80
|
清水、污水、油、氣
|
|
Z40X-16
|
16
|
1.6
|
返回頁首
產品零部件材料
Z40X-10、Z40X-16 型彈性座封閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋
|
彈簧閥桿
|
密封面
|
填料
|
|
Z40X-10
|
球墨鑄鐵
|
不銹鋼
|
丁腈橡膠銅合金
|
丁腈橡膠
|
|
Z40X-16
|
返回頁首
產品外形及結構尺寸
Z40X-10、Z40X-16 型彈性座封閘閥主要外形及結構尺寸（mm）
|
DN
|
L/mm
|
D/mm
|
D1
|
z×Φd
|
B/mm
|
H/mm
|
|
mm
|
in
|
PN10
|
PN16
|
PN10
|
PN16
|
|
50
|
2
|
178
|
165
|
125
|
4×Φ19
|
19
|
340
|
|
65
|
2.5
|
190
|
185
|
145
|
4×Φ19
|
19
|
370
|
|
80
|
3
|
203
|
200
|
160
|
8×Φ19
|
19
|
410
|
|
100
|
4
|
229
|
220
|
180
|
8×Φ19
|
19
|
450
|
|
125
|
5
|
254
|
250
|
210
|
8×Φ19
|
19
|
480
|
|
150
|
6
|
267
|
285
|
240
|
8×Φ23
|
19
|
550
|
|
200
|
8
|
292
|
340
|
295
|
8×Φ23
|
12×Φ23
|
20
|
630
|
|
250
|
10
|
330
|
405
|
350
|
355
|
12×Φ23
|
12×Φ28
|
22
|
750
|
|
300
|
12
|
356
|
460
|
400
|
410
|
12×Φ23
|
12×Φ28
|
24.5
|
820
|
|
350
|
14
|
381
|
520
|
460
|
470
|
12×Φ23
|
12×Φ28
|
26.5
|
980
|
|
400
|
16
|
406
|
580
|
515
|
525
|
16×Φ28
|
16×Φ31
|
28
|
1010
|
|
450
|
18
|
432
|
640
|
565
|
585
|
20×Φ28
|
20×Φ31
|
30
|
1270
|
|
500
|
20
|
457
|
715
|
620
|
650
|
20×Φ28
|
20×Φ34
|
31.5
|
1270
|
|
600
|
24
|
508
|
810
|
840
|
725
|
770
|
20×Φ31
|
20×Φ37
|
36
|
1390
|
返回頁首
產品外形及結構尺寸示意圖
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Z40X-10、Z40X-16 型彈性座封閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z40X-10、Z40X-16 型彈性座封閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
